Tabelle delle Portate

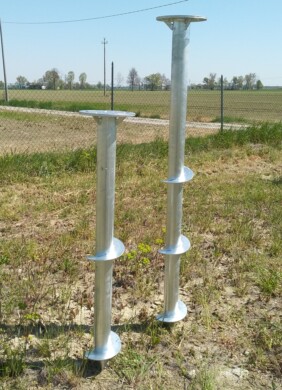

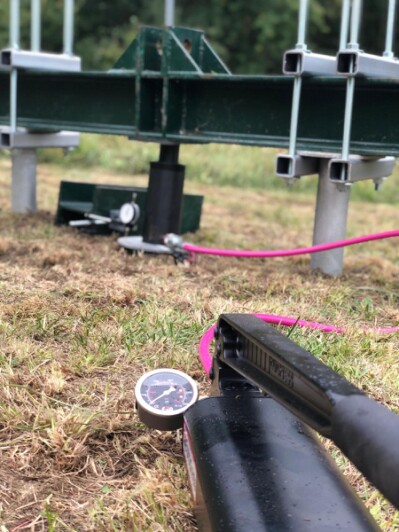

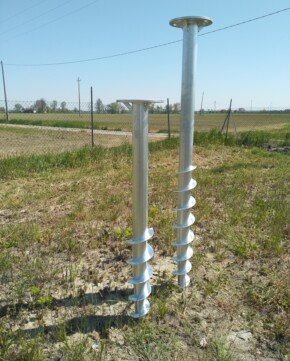

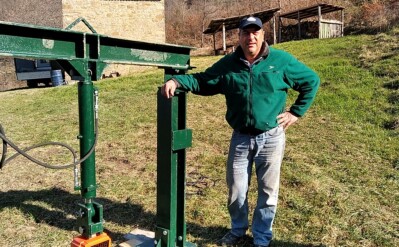

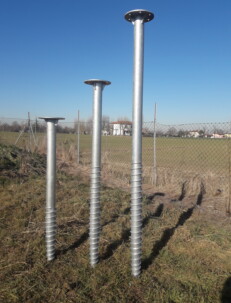

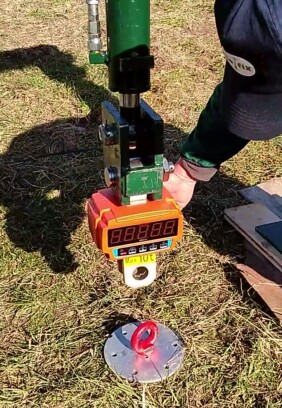

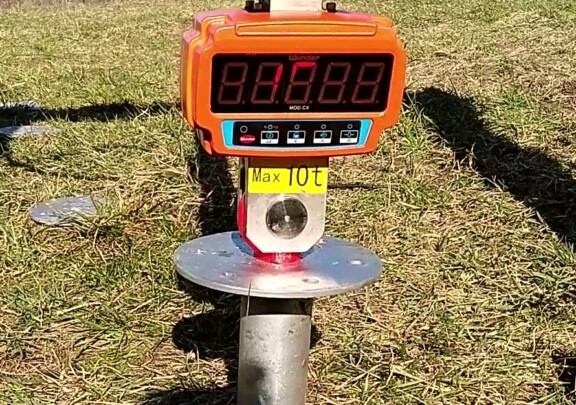

Per verificare le portate e la resistenza ai carichi delle fondazioni a vite abbiamo effettuato prove pratiche di trazione, compressione e taglio per diversi tipi di vite e su diversi tipi di terreno.

Principalmente abbiamo considerato due diverse tipologie di fondazioni a vite, quelle con spira di diametro di 96 mm. e quelle con spira di diametro di 126 mm.

TERRENO TENACE
ARGILLE INORGANICHE ALTA PLASTICITA'
c (coesione efficace):
0,5 daN/cm²
φ (angolo di attrito): 29°
Cu (coesione non drenata): 1,45 daN/cm²
γ (peso di volume):
2,2 t/m³
TERRENO DUTTILE
LIMI ORGANICI ARGILLE LIMOSE
c (coesione efficace):
0,1 daN/cm²
φ (angolo di attrito): 10°
Cu (coesione non drenata):
0,8 daNc/m²
  γ (peso di volume):
1,9 t/m³
TERRENO SCIOLTO
SABBIE E
TERRE SABBIOSE
c (coesione efficace):
0,1 daN/cm²
φ (angolo di attrito): 42°
Cu (coesione non drenata):
0 daNc/m²
  γ (peso di volume):
1,9 t/m³
Le prove sono state effettuate su tre diversi tipi di terreni:

Terreno Tenace: caratterizzato da argille inorganiche ad alta plasticità

Terreno Duttile: formato da limi organici e argille limose

Terreno Sciolto: di natura sabbiosa o in forma di terre sabbiose

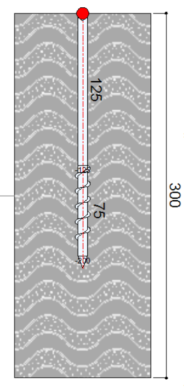

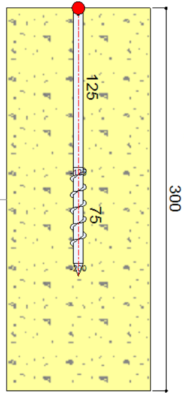

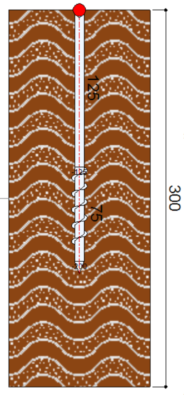

A fianco, in forma grafica e semplificativa, con colori e strutture diverse, sono indicati i tipi di terreno su cui sono state effettuate le prove.

Per ogni tipo di terreno sono definite le caratteristiche geomeccaniche in termini di:

  • Coesione efficace
  • Angolo di attrito
  • Coesione non drenata
  • Peso di volume.

I dati ricavati dalle prove sono riassunti nelle tabelle sotto riportate, distinti per tipo di vite, per tipo di terreno e per valore.
Nelle tabelle infatti, per ogni modello di vite e per tipo di sollecitazione sono riportati due valori indicati con:
- SLU  (Stato Limite Ultimo)
Sono i valori che tengono conto dei coefficenti di sicurezza previsti dalla normativa NTC 2018 (Norme Tecniche di Costruzione)
- RARA
Sono i valori limite senza coefficenti di sicurezza, che indicano la portata effettiva della vite.
I dati ricavati sono legati alle specifiche caratteristiche dei terreni di prova, servono quindi a dare indicazioni di massima sulla resistenza ai carichi delle fondazioni a vite utilizzate per le prove, al variare delle caratteristiche geomeccaniche del terreno, variano le prestazioni delle viti che andranno quindi valutate caso per caso.

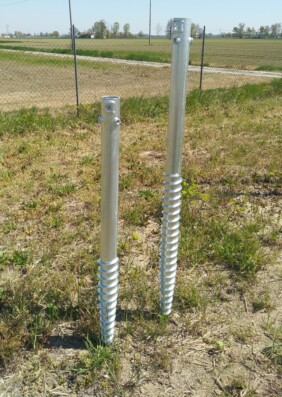

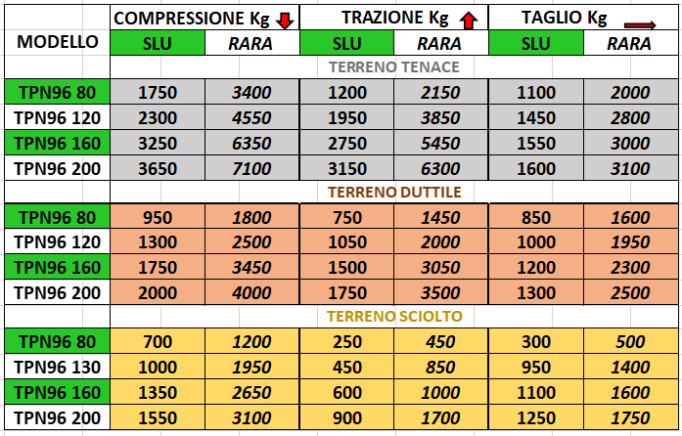

Viti con diametro della spira di mm. 96
TERRENO TENACE
MODELLO
COMPRESSIONE Kg
TRAZIONE Kg
TAGLIO Kg
DIAM SPIRA 96 mm
SLU
RARA
SLU
RARA
SLU
RARA
TPU71 h 685 cm
13002500700155018003600
TPN76 h 80 cm
1950
3800
1100
2350
2100
4200
TPF-N 76 h 130 cm
2850
5600
1700
3600
1600
3200
TPF-N 76 h 160 cm
3500
6950
2100
4500
1600
3200
TPF76 h 210 cm
4400
8650
2700
5700
1700
3400
TERRENO DUTTILE
MODELLO
COMPRESSIONE Kg
TRAZIONE Kg
TAGLIO Kg
DIAM SPIRA 96 mm
SLU
RARA
SLU
RARA
SLU
RARA
TPU71 h 685 cm
700140040085010002000
TPN76 h 80 cm
1100
2100
600
1300
2000
4000
TPF-N 76 h 130 cm
1550
3100
950
2000
1500
3000
TPF-N 76 h 160 cm
1950
3850
1200
2500
1250
2500
TPF76 h 210 cm
2450
4800
1500
3150
1600
3200
TERRENO SCIOLTO (SABBIA)
MODELLO
COMPRESSIONE Kg
TRAZIONE Kg
TAGLIO Kg
DIAM SPIRA 96 mm
SLU
RARA
SLU
RARA
SLU
RARA
TPF-N 76 h 130 cm
145032002004001550
3100
TPF-N 76 h 160 cm
1650365024050016003200
TPF76 h 210 cm
1950430033070017003400

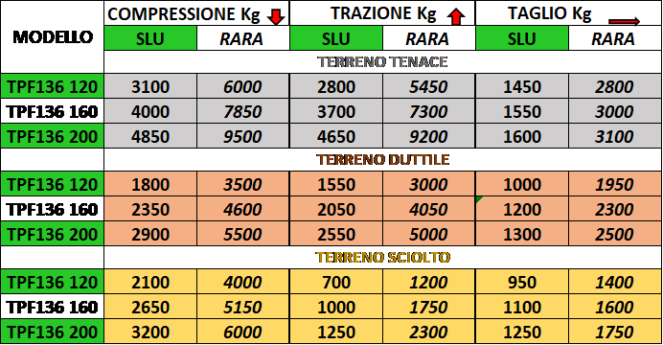

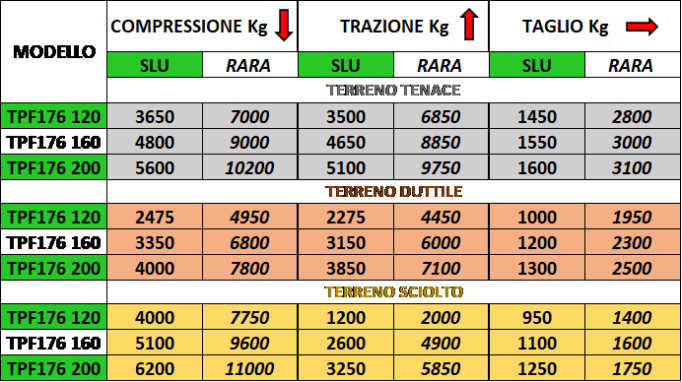

Viti con diametro della spira di mm. 126
TERRENO TENACE
MODELLO
COMPRESSIONE Kg
TRAZIONE Kg
TAGLIO Kg
DIAM SPIRA 126 mm
SLU
RARA
SLU
RARA
SLU
RARA
1 mt
1 SPIRA 75 cm
350070002250480017503500
1,5 mt
1 SPIRA 75 cm
4600
9200
2950
6300
1625
3250
2 mt
1 SPIRA 75 cm
5700
11350
3650
7800
1625
3250
TERRENO DUTTILE
MODELLO
COMPRESSIONE Kg
TRAZIONE Kg
TAGLIO Kg
DIAM SPIRA 126 mm
SLU
RARA
SLU
RARA
SLU
RARA
1 mt
1 SPIRA 75 cm
195039001250265016503300
1,5 mt
1 SPIRA 75 cm
255051001650350011502300
2 mt
1 SPIRA 75 cm
320063002000430011502300
TERRENO SCIOLTO (SABBIA)
MODELLO
COMPRESSIONE Kg
TRAZIONE Kg
TAGLIO Kg
DIAM SPIRA 126 mm
SLU
RARA
SLU
RARA
SLU
RARA
1 mt
1 SPIRA 50 cm
2250500017535017003400
1,5 mt
1 SPIRA 50 cm
27506000700145017003400
2 mt
1 SPIRA 75 cm
32507200970205013502700
2 mt
3 SPIRE 25 cm
6050135001950415013502700
