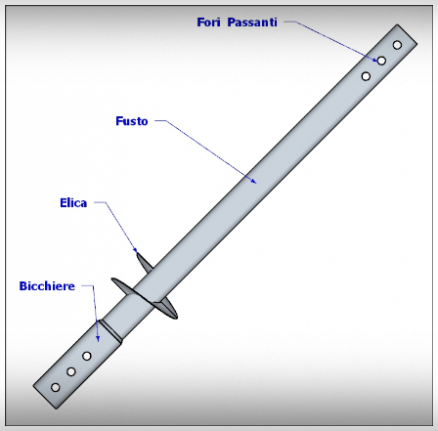

I vari moduli si collegano tra loro con bulloni di serraggio tramite tre fori passanti presenti nel fusto dei moduli e nel bicchiere dei moduli estensione.

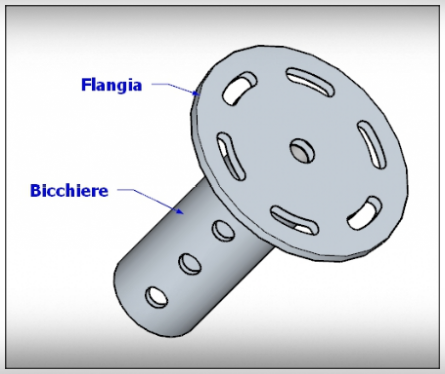

Il profilato della struttura da installare può essere alloggiato entro il corpo del fusto della vite come se fosse una vite neutra, oppure in testa si può inserire una flangia tonda asolata ottenendo così una vite flangiata.
VITI MODULARI
Le fondazioni a vite modulari sono state pensate per tutti quegli interventi che richiedono una profondità di infissione superiore ai 2 mt., come ad esempio i consolidamenti di edifici, oppure per quei luoghi dove il suolo presenta uno strato superficiale con scarse caratteristiche geotecniche e si richiede di raggiungere strati consistenti più profondi.

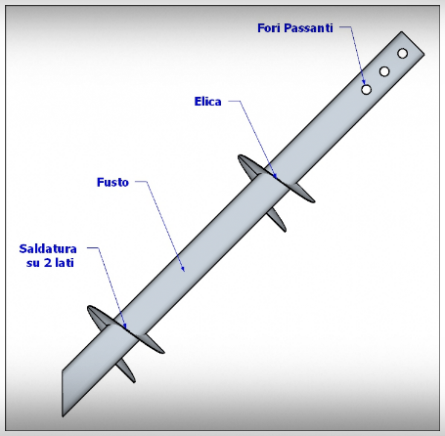

Sono composte da un modulo punta che presenta 2 eliche di 200 mm. di diametro e da moduli estensione con una sola elica.
E' possibile realizzare su ordinazione moduli punta con 3 eliche e moduli estensione senza eliche per venire incontro a esigenze particolari.
I modelli di viti modulari si distinguono con la sigla TPM (Twist Pole Modular) seguita dalla misura del diametro del fusto e dall'altezza della vite; suffissi aggiuntivi (tipo "E" o "2E") distinguono il numero delle eliche.

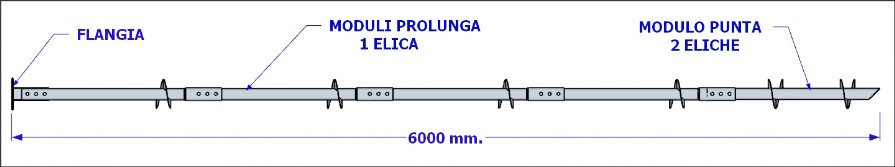

Fondazione a vite modulare TPM76 5E h600
Esempio di vite modulare composta da 1 modulo punta, 4 moduli estensione più flangia, per uno sviluppo di 6 mt.
