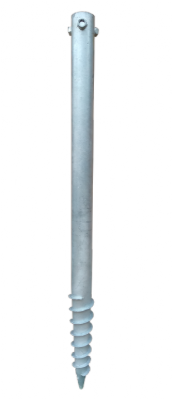

Fondazione a Vite TPN 68 x 120
Vite neutra particolarmente versatile, di facile installazione, tenace e con una buona resistenza alle sollecitazioni risulta particolarmente adatta per il fissaggio a terra di : cartelli stradali, recinzioni, elementi di arredo urbano, playground, serre, totem pubblicitari, strutture fotovoltaiche e altro ancora.

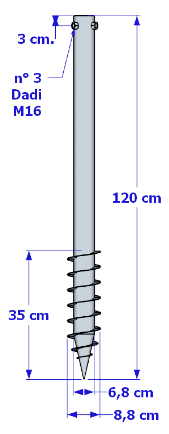

Modello | TPN68 h 120 |
Altezza (cm) | 120 |
Diametro Esterno Palo (cm) | 6,8 |
Diametro Interno Palo (cm) | 6,3 |
Spessore (cm) | 0,25 |
Dadi Saldati in Testa | n° 3 M16 |
Sviluppo della Spira (cm) | 35 |
Passo della Spira (cm) | 4 |
Diametro della Spira (cm) | 8,8 |
Peso (kg) | 5,6 |
Materiale: Acciaio S235 | |
Protezione Superficiale: Zincatura a caldo DIN EN ISO 1461 | |

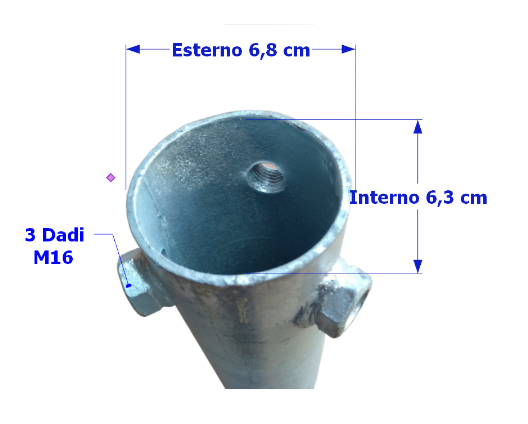

In testa sono saldati 3 dadi M16 su foro passante utili per stringere e verticalizzare i tubolari alloggiati entro la vite con bulloni di serraggio o barre filettate.
La presenza dei dadi risulta utile anche per l'installazione della vite, è infatti possibile inserire entro la vite un profilato quadro che, serrato coi bulloni, può diventare parte di una leva di rotazione, utile a veicolare la vite nel terreno.

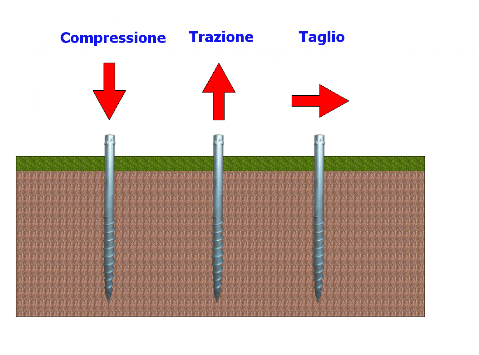

Relativamente alla portata e alle resistenza ai carichi carico della vite, nella tabella sotto riportata, vengono forniti dati indicativi di resistenza a sforzi di compressione, trazione e spinta orizzontale in funzione di due diversi tipi di terreni.
Nella tabella sono riportati i dati tecnici di riferimento relativi ai tipi di suoli su cui le viti sono state testate; i dati riportati sono stati ottenuti mediante prove pratiche di compressione e di trazione effettuate secondo
